​​一、设备准备与作用说明​​

1. ​​光猫（ONT）​​
   • 运营商提供的千兆光猫，需确认至少有一个千兆LAN口（通常标注为“千兆”或“1_Gbps”）。
   • 功能：将光纤信号转为电信号，完成拨号（PPPoE）或桥接（Bridge）模式。
2. ​​交换机（千兆以太网交换机）​​
   • 建议选择5口/8口非网管型千兆交换机（如TP-Link TL-SG105）。
   • 作用：扩展光猫的LAN口数量，实现多设备有线连接。
3. ​​路由器（建议支持千兆WAN口）​​
   • 若光猫已拨号，路由器作为AP或二级路由；若光猫桥接，路由器需拨号。
   • 推荐：华硕、TP-Link等支持PPPoE拨号的路由器。

​​二、物理连接步骤​​

​​方案1：光猫拨号模式（光猫作为主路由）​​

1. ​​光猫设置​​
   • 登录光猫后台（通常地址为192.168.1.1，账号密码见设备标签）。
   • 确认光猫为​​路由模式​​（PPPoE拨号已配置，由光猫拨号上网）。
2. ​​连接设备​​
   • ​​Step1​​：光猫千兆LAN口 → 交换机任意端口（使用超五类/六类网线）。
   • ​​Step2​​：交换机另一端口 → 路由器WAN口。
   • ​​Step3​​：其他设备（如PC、NAS）可直连交换机剩余端口。
3. ​​路由器配置​​
   • 路由器WAN口模式设为​​动态IP（DHCP）​​（从光猫获取IP）。
   • 关闭路由器的DHCP服务器（避免IP冲突）或设为AP模式（可选）。

​​方案2：光猫桥接模式（路由器拨号）​​

1. ​​光猫设置​​
   • 进入光猫后台，改为​​桥接模式​​（需运营商宽带账号密码）。
   • 千兆LAN口绑定桥接通道（通常为INTERNET或VLAN 41）。
2. ​​连接设备​​
   • ​​Step1​​：光猫千兆LAN口 → 路由器WAN口（直接连接，不经过交换机）。
   • ​​Step2​​：路由器LAN口 → 交换机任意端口。
   • ​​Step3​​：其他设备接交换机或路由器剩余LAN口。
3. ​​路由器配置​​
   • WAN口选择​​PPPoE拨号​​，输入运营商账号密码。
   • 开启DHCP服务（为内网设备分配IP）。

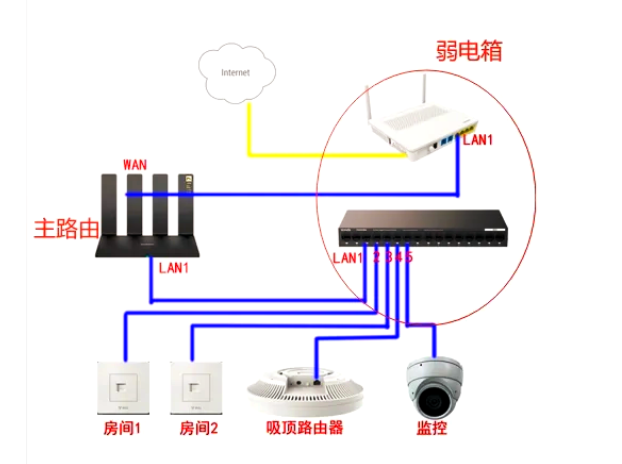

​​三、网络拓扑示意图​​

光纤 → 光猫（桥接/路由模式）
　　　├─（千兆LAN）→ 交换机 → 设备1/设备2
　　　└─（路由模式时）→ 路由器（AP模式）→ 无线设备

或（桥接模式）：

光纤 → 光猫（桥接） → 路由器（拨号） → 交换机 → 所有设备

​​四、关键配置细节​​

1. ​​IP地址规划​​
   • 光猫、路由器、交换机需在不同IP段（如光猫192.168.1.1，路由器192.168.2.1）。
   • 避免DHCP冲突（仅主路由设备开启DHCP）。
2. ​​VLAN设置（高级用户）​​
   • 若光猫支持VLAN，可划分IPTV/上网通道（需交换机支持VLAN）。
3. ​​MTU值优化​​
   • 光猫桥接时，路由器MTU建议设为1492（PPPoE开销）。

五、故障排查​​

1. ​​无网络访问​​
   • 检查网线是否插紧（千兆需8芯全通）。
   • 确认光猫LOS灯不亮（光纤信号正常）。
2. ​​速度不达标​​
   • 测试光猫直连电脑速度，排除交换机/路由器瓶颈。
   • 更换网线或交换机端口（避免百兆协商）。
3. ​​无法拨号​​
   • 核对PPPoE账号密码（联系运营商）。
   • 重启光猫和路由器（等待光猫同步OLT）。

​​六、进阶建议​​

• ​​交换机选择​​：需支持IEEE 802.3af标准（如需PoE供电）。
• ​​路由器模式​​：推荐光猫桥接+路由器拨号，提升NAT性能。
• ​​安全设置​​：修改光猫默认密码，关闭远程管理。

通过以上步骤，可实现稳定扩展有线网络并保留无线功能。根据实际需求选择光猫拨号或桥接模式，确保设备兼容性即可。
